Apa itu kontaktor dan apa fungsinya?

Kontaktor banyak digunakan dalam produksi industri dan sangat penting bagi keselamatan peralatan dan personel.

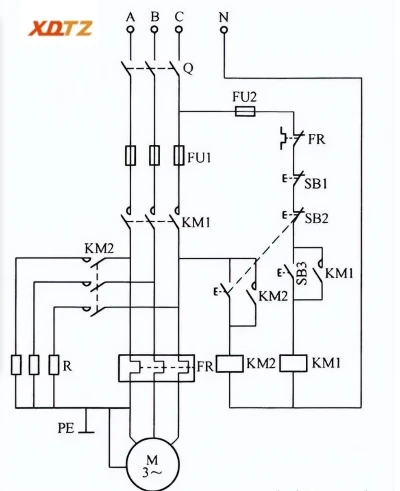

Prinsip kerja kontaktor

Ketika kumparan kontaktor diberi energi, arus dalam kumparan menghasilkan medan magnet, yang menyebabkan inti besi statis menghasilkan tarikan elektromagnetik untuk menarik inti besi yang bergerak dan menggerakkan kontaktor AC untuk bekerja. Kontak yang biasanya tertutup terputus, sedangkan kontak yang biasanya terbuka menutup. Mereka terhubung. Ketika kumparan dihilangkan energinya, tarikan elektromagnetik menghilang, dan jangkar dilepaskan di bawah aksi pegas pelepas, menyebabkan kontak kembali ke keadaan semula.

d07829d40288efd4dcc080d793c35acb

Komponen kontaktor

1.Bagian kontak :Ini adalah bagian inti kontaktor dan memiliki fungsi memberi energi dan menghilangkan-energi. Biasanya terdiri dari kontak tetap dan kontak bergerak. Kontak utama digunakan untuk menghubungkan dan memutuskan rangkaian utama, sedangkan kontak bantu digunakan untuk mengontrol bagian lain dari rangkaian.

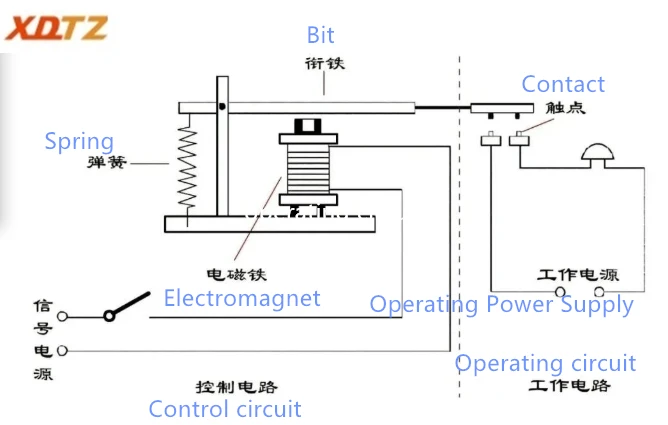

2. Mekanisme Elektromagnetik: Mekanisme elektromagnetik terdiri dari kumparan, jangkar bergerak (kontaktor) dan jangkar stasioner. Fungsinya mengubah energi elektromagnetik menjadi energi mekanik, menghasilkan tarikan elektromagnetik untuk menggerakkan kontak. Ketika kumparan elektromagnetik diberi energi, jangkar yang bergerak akan tertarik oleh gaya elektromagnetik dan akan secara langsung atau melalui transmisi tuas membuat kontak yang bergerak menghubungi kontak stasioner, sehingga menghubungkan rangkaian. Ketika kumparan elektromagnetik tidak diberi energi, jangkar yang bergerak akan secara otomatis kembali di bawah aksi pegas penyetel, dan kontak akan terbuka, sehingga memutus rangkaian.

contactor

3. Bagian isolasi: Ini terutama terdiri dari bahan isolasi. Berfungsi untuk memisahkan bagian kelistrikan dengan bagian mekanis, sehingga mencegah kebocoran arus atau menimbulkan bahaya sengatan listrik.

4. Komponen mekanis : Digunakan untuk menyambung dan memperbaiki kontak dan bagian isolasi. Mereka juga mencakup komponen mekanis seperti pegangan sakelar dan pegas, yang digunakan untuk mengontrol kondisi kerja kontak.

Pemilihan kontaktor

Saat memilih kontaktor, parameter berikut perlu ditentukan:

1. Jenis kontaktor: Apakah rangkaian utama AC atau DC?

2. Tegangan rangkaian utama: Tegangan pengenal rangkaian utama. Ini dapat disebut sebagai tegangan pengenal kontaktor.

3. Tegangan dan konsumsi daya koil kontrol: Selain tegangan pengenal, parameter penting lainnya dari kontaktor adalah tegangan koil. Seperti namanya, tegangan kumparan adalah tegangan yang diterapkan pada terminal kumparan kontaktor. Prinsip kerja kontaktor adalah sebagai berikut: Ketika kumparan kontaktor diberi energi, kontak utama kontaktor terhubung, dan pada titik ini, rangkaian utama dihubungkan, sehingga motor dapat beroperasi; ketika kumparan kontaktor tidak diberi energi, kontak utama kontaktor terlepas, dan motor berhenti.

4. Jumlah dan kapasitas kontak bantu: Umumnya, berdasarkan persyaratan jumlah dan kapasitas kontak bantu dalam aplikasi, kontaktor yang sesuai untuk kontak bantu dapat dipilih atau dipasang.

5. Baik untuk aplikasi industri khusus: seperti kereta api-khusus, tegangan kumparan lebar, dll. Dalam kasus seperti itu, kontaktor aplikasi khusus yang sesuai harus dipilih.

6. Baik untuk skenario aplikasi khusus: Misalnya, dalam aplikasi ketinggian, diperlukan pengurangan kapasitas. Parameter pengurangan ketinggian kontaktor dapat dipilih sesuai.

7. Apakah diperlukan aksesori tambahan? Seperti penekan lonjakan arus dan perangkat interlock mekanis.

8. Apakah sertifikasi produk tertentu diperlukan: seperti sertifikasi CCC, UL, dll.

Aplikasi kontaktor

Dalam sistem kontrol industri, kontaktor adalah salah satu komponen yang paling umum. Mereka banyak digunakan dalam sistem kendali mesin dan peralatan besar, mengendalikan pengoperasian motor listrik, penerangan, dan perangkat lain melalui sirkuit switching. Kontaktor juga dapat digunakan untuk mengontrol sistem pneumatik dan hidrolik, serta sistem kontrol otomasi berbagai peralatan pabrik. Misalnya, di tempat-tempat seperti trem, stasiun kereta bawah tanah, dan stasiun kereta api, pintu otomatis dan pintu penghalang di trotoar dikendalikan oleh kontaktor untuk membuka dan menutup. Selain itu, kontaktor dapat digunakan untuk mengontrol lampu mobil, jendela elektrik, dan sistem pendingin udara pada mobil biasa. Khususnya di bangunan komersial dan perumahan besar, kontaktor dapat mengontrol sakelar, penyesuaian, dan koordinasi sistem pencahayaan dan pendingin udara melalui sirkuit peralihan, sehingga mencapai konservasi energi dan kontrol cerdas. Pertanian: Di bidang pertanian, kontaktor dapat digunakan untuk mengontrol sistem irigasi, peralatan pengolahan pakan, dan fasilitas peternakan dan unggas. Mereka dapat secara otomatis memulai dan menghentikan peralatan sesuai kebutuhan dan menyediakan fungsi perlindungan.

secara ringkas

Kontaktor adalah saklar otomatis yang menggunakan prinsip elektromagnetik untuk mengontrol-matinya rangkaian arus besar dengan arus kecil. Fungsi utamanya adalah untuk mencapai kendali jarak jauh dan otomatisasi, dan juga memiliki kemampuan untuk beroperasi secara sering dan fungsi dasar perlindungan tegangan lebih dan tegangan rendah. Ini adalah salah satu peralatan listrik kontrol paling mendasar dan inti dalam otomasi industri modern.
