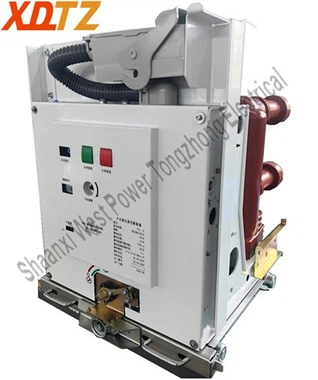

Eaton Model W-VACX Vacuum circuit breaker Retrofit is adopted modularized operating mechanism, suitable for all kinds of industrial, mining and grid equipment, handcart unit and KYN28A-12 type switchgear supporting the use of the unit, can also be used as a fixed unit and with the corresponding mechanical interlocking, with the use of XGN2 and other VTZ series mechanism can also be used for transformasi sakelar lama dari banyak merek internasional;

Spesifikasi produk

SpesifikasiSHEET

TIDAK.	Nama	Satuan	Data
1	Tegangan Dinilai	kv	12
2	Frekuensi nilai	Hz	50
3	Nilai arus	A	1250
4	Frekuensi daya yang dinilai menahan tegangan	kv	48 (melintasi celah kontak) /42 (ke ground)
5	Impuls pencahayaan berperingkat menahan tegangan	kv	75
6	Arus pemecahan sirkuit pendek dinilai	ka	50
7	Rated-Short-Circuit Making Arus (Puncak)	ka	125
8	Nilai tahan arus (puncak)	ka	125
9	Durasi Sirkuit Pendek Dinilai	s	4
10	Siklus operasi pada arus pemecahan sirkuit pendek dinilai	Kali	E2
11	Daya tahan mekanis	Kali	10000
12	Urutan Operasi Standar	-	O -180 s-co -180 s-co
13	All 0 wable mengenakan ketebalan kontak	mm	Kurang dari atau sama dengan 3

MekanisCHAGACTERISTIK

TIDAK.	Nama	Satuan	Data
1	Izin antara kontak terbuka	mm	9±1
2	Over-travel	mm	3.5±0.5
3	Kecepatan penutupan rata -rata	m/s	0.7±0.2
4	Kecepatan pembukaan rata -rata (kecepatan rata -rata pada 6mm dari pembukaan awal)	m/s	1.1±0.2
5	Dinilai menambahkan kekuatan akhir kontak eksternal	N	6000 ± 500N (50KA)
6	Luangkan waktu	MS	30-70
7	Waktu istirahat	MS	20-50
8	Hubungi Durasi Bouncing saat operasi penutupan	MS	Kurang dari atau sama dengan 2
9	Menutup/membuka no-simultanitas 3- kontak fase	MS	Kurang dari atau sama dengan 2

Keuntungan Produk

Model Eaton W-VACX Retrofit pemutus sirkuit vakum memiliki banyak keunggulan:

Kinerja pemutus sirkuit

E2-C2-M2
Pemeliharaan yang mudah

Pemeliharaan yang sederhana dan nyaman: Penggunaan mekanisme modular, penggantian kumparan penutup dan penutupan tidak perlu membongkar sisa komponen, pengguna dapat dengan mudah diganti, dan tidak perlu menguji dan menyesuaikan setelah penggantian, sehingga operasi dan pemeliharaan kemudian lebih nyaman.
Konduktivitas tinggi

Desain sirkuit konduktif yang wajar untuk memenuhi 1,1 kali tingkat kenaikan suhu arus yang dinilai;
Penggantian yang sempurna

Program transformasi ini dapat menjadi pengganti yang sempurna untuk produk lama Eaton W-VACX, mudah dipelihara, menggantikan, dan menyelesaikan kebutuhan mendesak pelanggan listrik.
