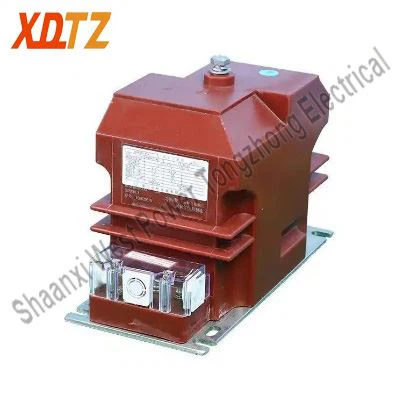

Transformator potensial 10kV (PT atau VT) adalah perangkat kunci yang digunakan untuk pengukuran tegangan, pengukuran energi, perlindungan relai dan pemantauan sistem dalam sistem daya . fungsinya adalah untuk mengubah tegangan pada sisi tinggi {10kV) menjadi tegangan yang aman pada sisi voltase rendah (nilai standar seperti {V) {v) {voltage {v) {voltage {v) {voltage {v) {voltume {v) {voltume {voltume {voltume {voltume {v) {v)

Spesifikasi produk

Parameter teknis utama

S.N	Nama Parameter	Parameter	Nilai parameter
1	Rasio tegangan (bentuk rasio umum)	Fase tunggal	10000/100
		Dengan sisa belitan	10000//100//100/或 10000//100//100//100/
		Tegangan pengenal sekunder	Biasanya 100V atau 57.7V (berlaku untuk sistem dengan titik netral yang tidak efektif)
2	Ketepatan	Tingkat pengukuran	Level 0,2 (Pengukuran Presisi Tinggi), Level 0,5 (Pengukuran Umum), Level 1 (Pengukuran Biasa)
2	Ketepatan	Tingkat perlindungan	3p, 6p (untuk perlindungan relai)
3	Kondisi penggunaan	Persyaratan lingkungan	Berlaku untuk lingkungan dalam ruangan dengan ketinggian kurang dari atau sama dengan 3000m, suhu -5 derajat -+40 derajat, kelembaban kurang dari atau sama dengan 85% (20 derajat); Beberapa model dapat disesuaikan dengan lingkungan di luar ruangan atau sangat tercemar
3	Kondisi penggunaan	Frekuensi nilai	50Hz atau 60Hz
4	Kapasitas output terukur		Kapasitas standar termasuk 30va, 50va, 100va, dll ., yang dapat dipilih berdasarkan persyaratan beban sekunder .
5	Sifat isolasi	Frekuensi daya tahan tegangan	42KV (1 menit)
		Lightning Impulse menahan tegangan	75kv
		Jarak Creepage	Memenuhi persyaratan tingkat polusi Kelas II
6	Metode kabel	Pengkabelan fase tunggal	Seperti JDZ -10-10 10/1KV Wiring langsung
6	Metode kabel	Kelompok tiga fase	Metode koneksi VV (dua transformator membentuk pengukuran tiga fase)

Keuntungan Produk

Trafo potensial 10kV menawarkan banyak keunggulan:

Kinerja isolasi yang baik

Resin epoksi resin yang tertutup sepenuhnya struktur casting epoksi diadopsi . Struktur ini membuat transformator memiliki kekuatan isolasi yang tinggi, yang secara efektif dapat mencegah sirkuit internal dari menghubungi lingkungan eksternal, dan menghindari operasi normal dan pengukuran yang dapat dipengaruhi oleh pemasangan, pelepasan dan masalah lain {1 {{1}, dan pengukuran yang dipengaruhi oleh pengurangan yang baik, dan pengukuran yang baik {1 {1 {{1}, dan pengukuran yang terkena dampak yang baik, {1 {1 {1 lingkungan operasi yang kompleks, dan masih dapat mempertahankan kinerja yang stabil dalam kondisi iklim yang keras dan lingkungan yang tercemar .

Presisi tinggi

Untuk fungsi -fungsi seperti pengukuran energi, pemantauan tegangan dan perlindungan relai, keakuratan pengukuran sangat penting . selama proses desain dan pembuatan JDZX {{1} trafo tegangan, pemilihan material yang dapat dikontrol dengan converte, yang dapat dikontrol secara akurat, yang dapat dikontrol secara akurat, yang dapat dikontrol secara akurat, dapat dikontrol secara akurat, dapat dikontrol secara akurat dengan akurat yang dapat dikontrol secara akurat secara akurat secara akurat secara akurat secara akurat secara akurat yang dapat dikontrol secara akurat secara akurat secara akurat secara akurat dengan sangat cepat Pemantauan dan Perlindungan Sistem Daya .

Struktur kompak

Ukuran kecil dan bobot ringan: Struktur keseluruhan kompak dan memiliki pelat pemasangan di bagian bawah, yang mudah dipasang dan diperbaiki. juga dapat dengan mudah diatur di tempat -tempat dengan ruang terbatas seperti gardu dan ruang distribusi . bobotnya yang ringan juga memfasilitasi operasi selama transportasi dan pemasangan, mengurangi kesulitan konstruksi dan biaya pembagian biaya {{biaya pembagian biaya {{{{{{{{{2 {{reduksi biaya pembiayaan {{reducing cost comportment {{reducing cost comments {2

Operasi yang aman dan andal

Saat bersemangat pada tegangan terukur, jenis transformator ini dapat menahan rangkaian pendek eksternal satu detik tanpa kerusakan . Ini memiliki toleransi sirkuit pendek yang tinggi dan dapat mempertahankan kinerja yang stabil ketika kegagalan sistem daya terjadi, menghindari kecelakaan daya yang lebih serius yang disebabkan oleh kegagalan transformator dan memastikan operasi yang aman dari sistem daya.

Mudah dipelihara:

Transformer tidak memerlukan pemeliharaan khusus, hanya pembersihan kotoran permukaan secara teratur, yang mengurangi biaya perawatan dan beban kerja .

Struktur terisolasi sepenuhnya memiliki penerapan yang kuat

Struktur yang terisolasi sepenuhnya membuat transformator tidak hanya cocok untuk sistem tenaga umum, tetapi juga dapat digunakan secara normal dalam beberapa acara khusus dengan persyaratan isolasi tinggi, seperti area ketinggian tinggi dan lingkungan lembab, sehingga memperluas rentang aplikasinya .

Kompatibilitas elektromagnetik yang baik

Ini dapat bekerja secara stabil di lingkungan elektromagnetik yang kompleks, tidak dipengaruhi oleh gangguan elektromagnetik eksternal, memastikan keakuratan dan keandalan hasil pengukuran, dan tidak akan menyebabkan gangguan elektromagnetik ke peralatan listrik lain .

Aplikasi produk

Potensi 10kV banyak digunakan dalam berbagai aplikasi, termasuk:

1. Pengukuran listrik dan pemantauan tegangan

2. Perlindungan relai dan deteksi kesalahan

3. Deteksi sinkronisasi sistem dan kontrol otomatis

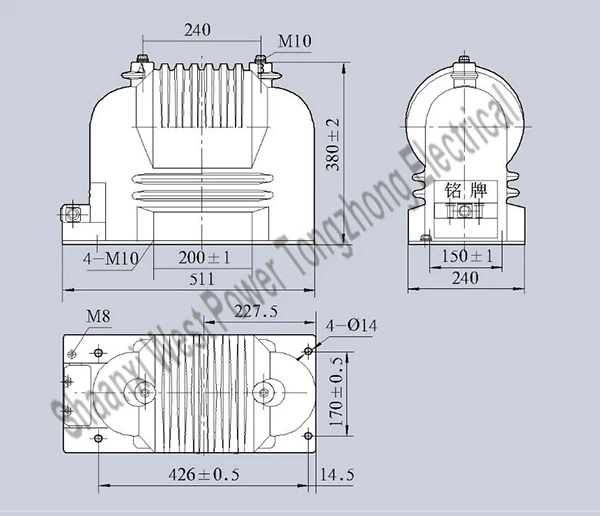

Gambar garis besar produk

10KV
