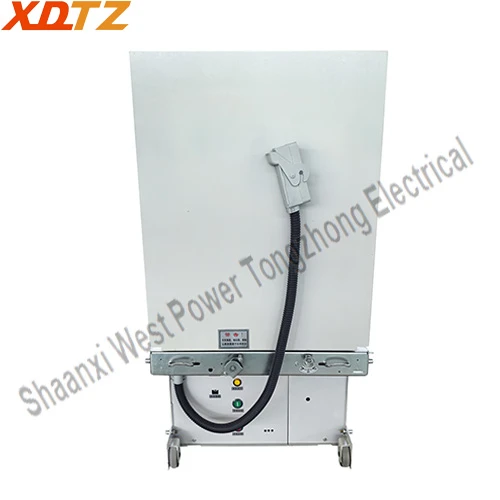

Pemutus sirkuit vakum mini ZN85-40.5 adalah produk ringkas 40,5kV yang dirancang dan dikembangkan oleh perusahaan kami, yang secara sempurna menggantikan sirkuit tipe penarikan seri VD4-40.5 dan HD4-40.5 ABB pemecah. Seri ini mencakup mekanisme magnet permanen dan pegas dua seri dan merupakan komponen switchgear dalam ruangan untuk tegangan pengenal 40,5kV dan frekuensi AC 50Hz.

Spesifikasi Produk

SpesifikasiShee

TIDAK.	Nama	Satuan	Data
1	Nilai Tegangan	persegi panjang	40.5
2	Frekuensi yang Dinilai	Hz	50
3	DinilaiCterkini	A	630/1250/1600/2000/2500/3150/4000
4	DinilaiPhutang FkebutuhanWitu berdiriVusia lanjut	persegi panjang	95
5	DinilaiLmalamIimpulsWitu berdiriVusia lanjut	persegi panjang	185
6	DinilaiSpendek-CsirkuitBbereaksiCterkini	ka	25/31.5/40
7	Dinilai Spendek-CsirkuitMbekerjaCterkini (Pmakan)	ka	63/80/100
8	DinilaiWitu berdiriCterkini (Pmakan)	ka	63/80/100
9	DinilaiDurat dariSpendek-Csirkuit	s	4
10	BeroperasiCberputar diRmakanSpendek-CsirkuitBbereaksiCterkini	Siklus	E2
11	MekanisEdaya tahan	Kali	10000(Mekanisme Pegas) 30000(PpermanenMagnetMmekanisme)
12	Standar OperasionalSurutan	-	O-0.3s-CO-180s-CO
13	Diizinkan WtelingaTketebalan dariCkontak	mm	Kurang dari atau sama dengan 3

MekanisCkarakteristik

TIDAK.	Nama	Satuan	Data
1	Izin antaraDipindahkan dan Diperbaiki Ckontak	mm	19±2
2	KontakPerjalanan berlebihan	mm	4±1
3	Rata-rataCkekalahanSpipis	m/s	0.8±0.2
4	Rata-rataOpeningSpipis (Arata-rataSpipisPembukaan Pertamapada12mm)	m/s	1.7±0.3
5	DinilaiCkontak Tekanan	N	3100±200N(25kA/31,5kA) 4800±300N(40kA)
6	Waktu penutupan	MS	30-100
7	Waktu Pembukaan	MS	20-70
8	KontakBmencengangkanDurat diCkekalahanOkinerja	MS	Kurang dari atau sama dengan 3
9	Tidak-Sketidaksamaan dariPenutupan/Opening Operasidari 3-Phase	MS	Kurang dari atau sama dengan 2

Keunggulan Produk

Pemutus sirkuit vakum mini ZN85-40.5 memiliki banyak keunggulan:

Kinerja Pemutus

E2-C2-M2

Perawatan yang nyaman

desain mekanisme modular memungkinkan penggantian kumparan penutup dan pembuka dengan mudah tanpa perlu membongkar komponen lainnya. Hal ini menghilangkan kebutuhan untuk pengujian atau penyesuaian setelah penggantian, memastikan pengguna menggantinya secara mandiri, sehingga perawatan selanjutnya menjadi lebih nyaman. Mekanisme magnet permanen memiliki masa pakai hingga 30,000 pengoperasian, dan memerlukan perawatan minimal.

Konduktivitas Tinggi

Struktur silinder berinsulasi yang dioptimalkan dan tiang tertanam sambungan fleksibel berkinerja tinggi mengurangi hambatan kontak, memastikan pasokan daya yang andal.

Berbagai Penggunaan

Produk ini dirancang untuk tahan terhadap lingkungan yang keras, termasuk suhu serendah -25 derajat , dan memenuhi persyaratan operasional untuk ketinggian hingga 2000 meter.

Hemat Biaya

Dibandingkan dengan produk seri VD4-40.5 dengan harga tinggi di pasaran, ZN85G-40.5 kami menawarkan rasio biaya-kinerja yang tinggi, menjadikannya pilihan yang ekonomis.

Aplikasi Produk

ZN85-40.5 pemutus sirkuit vakum mini

memiliki banyak aplikasi:

Bidang energi baru (fotovoltaik, tenaga angin)

Bidang industri (industri kimia, baja, minyak bumi, batu bara, dll)

Sistem jaringan listrik

Infrastruktur listrik

Proyek retrofit kabinet seri VD4-40.5
